1 概述

止回閥廣泛用于石油、化工和電力供暖鍋爐等裝置中，防止流體倒流，保護設備安全運行。目前普通的止回閥結構有旋啟式和升降式等，由于這些產品存在易粘卡，密封不嚴，難以維修的問題，給設備安全運行帶來隱患。

圖1 普通止回閥

2 故障與分析

止回閥是鍋爐壓力容器等設備常用的重要部件之一。如智能鍋爐安裝的止回閥關閉時，注水裝置將自動給水。但是當止回閥出現動作遲緩，不靈活，粘卡，密封不嚴及倒流等情況時，自動注水裝置將不能自動給水，只好人工采取相應處理措施，給生產運行增添了不少隱患。還有油田稠油主要采油設備的濕蒸汽發生器（注氣鍋）是高溫高壓（17MPa，352℃）裝置，如裝置短路跳閘造成停電事故，高壓注水泵將停止工作，此時大量蒸汽倒回，止回閥經過高溫汽蝕，回壓力量不能直接作用，造成止回閥不能靈活關閉，設備安全運行難以保證，將造成不應有的損失。

3 改進

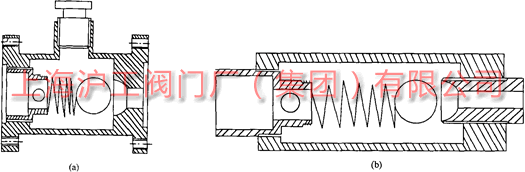

圖2 新型直通式止回閥

針對普通止回閥（圖1）存在的不足，設計開發了新型直通式止回閥（圖2）。該產品的球體采用了整體彈性密封良好的橡膠材料。在高溫高壓工況時，球體采用不銹鋼制造，整體閥座呈錐形。在高壓下，球體靈活回到錐形閥座，達到自動關閉。新型直通式止回閥已獲國家專利（專利號：ZL0321198011 和 ZL032119811X）。

直通式止回閥連接方式有螺紋、法蘭和焊接等結構，還可根據用戶要求采取其他連接方式。該閥經實際使用，效果良好，不存在粘卡和密封不嚴等現象。用于高溫高壓工況時，采用鋼球，用于低溫低壓工況時，球體采用特殊橡膠球。

用于低壓的螺紋和法蘭連接閥門，其閥體采用模具生產，用于高溫高壓的焊接連接閥門，其閥體采用棒材加工，節省材料，加工方便。

4 結語

直通式新型止回閥的應用使設備安全系數得到提高，該閥流阻小，啟閉靈活，密封性能好，受到用戶歡迎。
