一、前言

天然氣長輸管道場站調壓計量系統主要用于計量、設定、調節下游用戶用氣流量及供氣壓力，以保證平穩供氣。根據用戶用氣情況，一般設計有 2~3 條計量支線（2 條主要支線一備一用），通過切換支線來滿足不同的流量需求。這種調壓計量區的典型設計雖然可以保證連續平穩用氣，但下游用戶得不到持續穩定的供氣流量，存在較大峰谷差的工況，而且這種設計難以及時有效地調控氣量發展的全過程，對于氣量調配、計量漏失、峰谷差等日益突出的生產問題缺乏有力的調控手段。

二、流量調節閥的技術改造

1、存在的問題

靖西輸氣管道在分輸站調壓計量區加裝流量調節閥，通過更換孔板來控制流量。流量調節閥為固定模式，其調節開度的設計范圍以當時流量的極值進行估算。但是當下游用戶冬、夏季用氣峰谷差系數差別很大時，流量調節閥不能真正發揮作用。

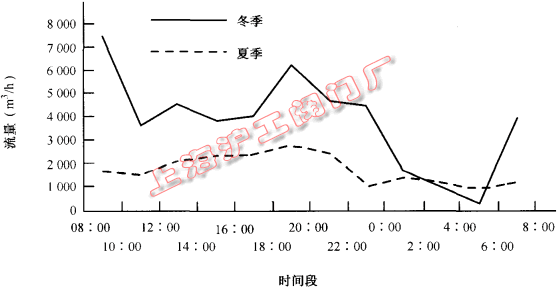

圖 1 為 2007 年臨撞分輸站冬、夏季日小時波動曲線，用戶用氣最大流量值在冬季，約 7800m³/h，夏季的用氣最大流量值僅為 2600m³/h，冬、夏季用氣峰谷差在 3 倍以上。

圖 1 臨潼區冬夏季日小時流量波動曲線

在冬季，原計量二支線 DN100 管道孔板孔徑為 60.583mm，流量調節閥閥芯為 100mm，計量支線的流量?jī)H能在 0~70% 開度的調控范圍內發生相應變化，當開度超過 70% 時，流量不再發生變化；在夏季，由于用戶用氣量較少，計量支線的流量?jī)H能在 0~50% 開度的調控范圍內發生相應變化，當開度超過 50% 時，流量不再發生變化。當流量調節閥冬季的開度調節范圍為 50%~70%、夏季的開度調節范圍為 40%~50% 時，流量會突然增大，容易引起計量超限。

2、原因分析

出現以上現象的原因是，場站計量支線流量調節閥的閥芯過大，流通面積遠遠超過計量支線上最大孔板開孔孔徑的流通面積。在實際供氣過程中，調節閥僅能滿足高峰用氣時的流量調節，且在高峰用氣時閥門開度無法實現在 0~100% 范圍內的調控；當生產處于非滿負荷狀態時，計量支路上孔板開口孔徑較小，流量調節閥工作在小開度范圍內，無法實現流量開度控制，計量支線實際流量調節僅能靠孔板開口孔徑控制。流量調節閥不能真正發揮作用，會使流量超限，產生計量損失。

3、改造方案

配備可更換閥芯的流量調節閥，在隨下游用氣量變化更換孔板的同時，更換與之匹配的流量調節閥閥芯，確保閥芯的流通面積小于孔板孔徑流通面積，實現對流量的百分比控制。

在設計改造方案時，從控制改造成本，充分利用現有場站工藝設備的角度出發，利用天然氣場站原 Rotork 電動執行機構，重新設置其靈敏度，配備可更換閥芯的流量調節閥，并且加工制作與調節閥匹配的連接桿。

4、應用效果

2007 年臨撞站在冬季高峰供氣過程中，將原計量二支線流量調節閥更換為套筒導向型單座調節閥，并根據二支線全年供氣過程中孔板孔徑在 30~70mm 之間的變化規律，配備了三塊通徑分別為 100、50 和 25mm 的閥芯，以備在孔板孔徑更換時相應地更換閥芯。

因改造時管道正處于高峰用氣工況，現場孔板孔徑為 60.583mm，因此配置通徑尺寸為 50mm 的閥芯，并設定不同閥門開度對其流量進行調節（試點數據見圖 2，圖中曲線上的數字為閥門實際開度），發現當流量調節閥開度在 0~100% 范圍內進行等百分比調節時，計量支線流量會同時呈現相應的等百分比變化，有效地起到了控制流量、防止流量計量超限及消峰填谷的作用。

圖 2 閥門開度及流量對比

三、流量調節閥技術改造的意義

1、控制流量

由于改造后流量調節閥的開度和流量呈等百分比變化，因此無論遠控、站控和現場控制，均能有效控制流量，操作方便、快捷、安全。

2、減少計量漏失

靖西線各分輸站主要采用標準孔板計量裝置進行貿易結算，流量調節閥開度和流量呈非線性關系，易引起流量超量程，導致計量漏失。改造后可根據工況調整流量調節閥開度，準確調節流量，避免流量超量程。

3、抑制喘流

在小流量段調節時，如果流量調節閥開度過大，易發生調節瞬時滯后或瞬時過量的問題而導致喘流。流量調節閥開度范圍擴大，可以有效抑制瞬時過量，實現對喘流的抑制。

4、保障平穩供氣

根據經驗，當供氣次數大于 6 次/h，日均供氣量大于流量計最小計量能力時，可考慮改間斷供氣為連續供氣方式。用流量調節閥精確限流，拉長供氣時間，可使間斷供氣平穩過渡至連續供氣。

5、緩解日峰谷差對主管道的影響

受用氣結構影響，不同的下游公司用氣規律、日用氣峰谷差異很大。采用流量調節閥可遏制高峰，削峰填谷，使有儲氣能力的用戶自行消化日峰谷差，緩解甚至消除其對主管道的影響，減小長輸管道氣量調整的工作量和難度，為氣量的統一調配贏得更大的操作空間。

6、緩解輸氣能力不足帶來的壓力

隨著下游用氣量的增加，季節性峰谷差所帶來的問題日益嚴重．設計工藝已遠不能滿足實際生產的需要，合理調整各支線調壓閥壓力及流量調節閥開度，可以確保安全、平穩渡過冬季的高峰期。

以 2002 年西安市用氣為例。末站設計供氣能力為 2.8×10⁸m³/a（約為 77×10⁴m³/d）。西安市夏季的實際需求量為 30×10⁴~40×10⁴m³/d，冬季的實際需求量約為 210×10⁴m³/d，季節性峰谷差約為 5 倍，冬季口需求量約為設計供氣能力的 3 倍。為滿足冬季高峰用氣，現場采用擴大單支路計量能力、合理調節各支線調壓閥壓力及流量調節閥開度的方案，使兩支線或三支線可以同時供氣。

四、結束語

在分輸站調壓計量支線中采取增設流量調節閥進行流量控制方式，雖然可以有效地滿足氣量調配、保護相關工藝設備、抑制喘流等工藝要求，并能緩解峰谷差對分輸站的壓力，但在下游用戶用量無法滿足持續穩定流量、存在峰谷差較大的現實工況條件下，流量調節閥未必真正發揮作用。

配備可更換閥芯的流量調竹閥，在用氣過程中根據需要在裝孔板孔徑配備相應閥芯，可以使流量調節閥真正發揮流量控制作用。臨撞站流量調節閥的技術改造，為現場整合工藝設施，實現復雜供氣需求提供了一種方法，在流量控制、氣量調配等方面取得了良好的應用經驗，值得推廣。
